Приобрел недавно тепловизор для смартфона thermal seek. Это не первый тепловизор, подключаемый к смартфону, но, похоже, один из самых дешевых. 200 баксов плюс доставка по США 15 долларов. Местные налоги и пр. – полная цена около 230 долларов США, что на момент покупки составило 9800 (если быть точным, то на момент оплаты картой – 8800, но на дату списания курс был уже другой и соответственно сумма списания тоже). Но довольно о мелочах. Сумма более чем приятная для полноценного прибора. Это вам не пирометр, который стоит столько же, а все, что умеет, это показывать температуру в точке.
Основная причина покупки тепловизора — поиска теплопотерь в доме. Лучше утеплиться, меньше расходы на отопление. Но, походу дела, нашлись еще несколько применений. Обо все по порядку.
Итак, проблема возникла сразу при первом же подключении. У меня андроид (HTC M7) обязательным для подключения камеры Thermal seek USB OTG, правда повернутым не в ту сторону. Т.е. присоединенная без кабеля камера смотрит туда же куда и экран. Селфи снимать нормально, по основному назначению использовать нереально. Подозреваю, что у Iphone такой проблемы нет, так как разъем работает на 2 стороны. Пока искал кабель, пробовал разные функции и прочее. Кабель, кстати, подошел тоже не сразу, но об этом позже.
Вторая проблема уже была чисто программная. Несмотря на то, что камера опозналась и заработала сразу, температуру предметов в цельсиях она показывала неправильно – выше примерно на 50 градусов. Т.е. температура моего лица – около 80, что конечно, странно. В форенгейтах все ок. Что за ошибка в формуле перевода из форенгейтах в цельсии и кальвины, мне разобраться не удалось, да и не надо. После короткой переписки с саппортом производителя, я загрузил предыдущую версию приложения и проблема снялась. Саппорт кстати работает нормально. Отвечают в разумные сроки и после интересуются, удалось ли решить проблему.
Продолжаем. Как я выше написал, для нормально работы нужен кабель. Микро USB с мамой папой на концах в салонах связи не продается. В интернетах нашлось сразу. Куплен, проверен и сдан обратно. Не работает. Непродолжительные поиски показали, что кабелей Micro USB OTG мама папа нет в природе. Заказанные на ebay кабели меньшей длинны тоже не заработали. Задача решилась опять довольно просто. Паяльник и 10 минут времени плюс проводок 1 см, которым перемкнуты 2 контакта кабеля, после чего он превращается в OTG.
Все устройство работает, приступаем к опытам. Качество картинки для прибота за 200 долларов вполне приемлемое. Тепловизоры с лучшим разрешением, конечно, есть, в том числе и подсоединяемые к Андроидам и Айфонам, но их цены уже примерно 1000.

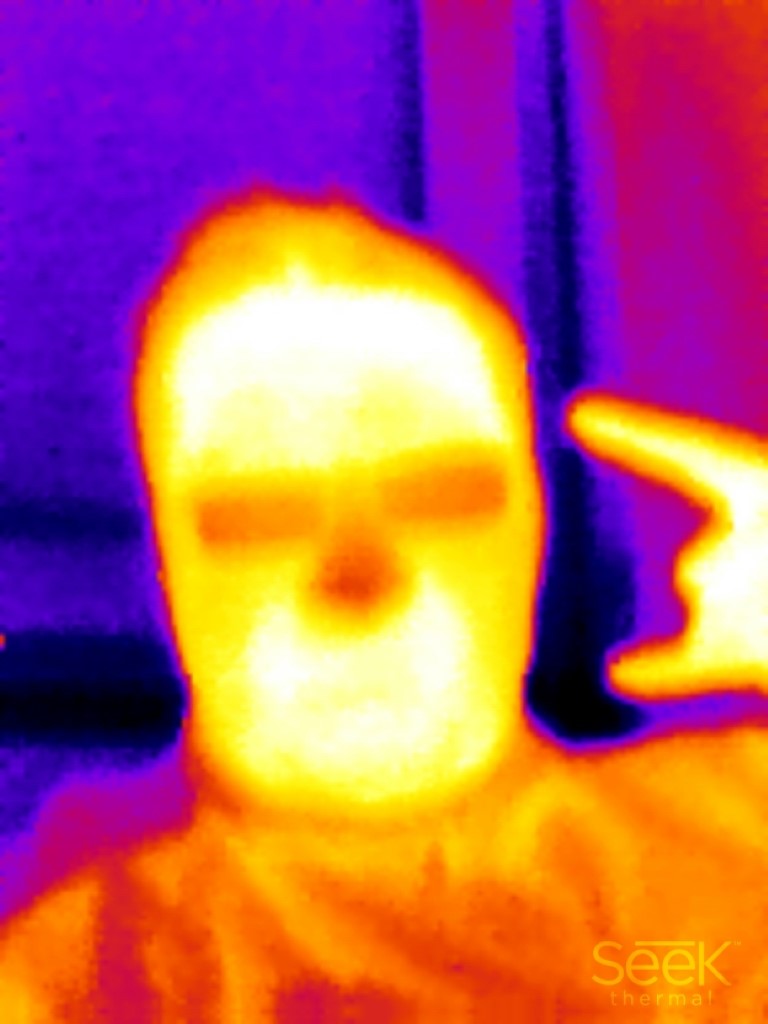

Первое применение, которое пришло мне в голову — сделать селфи. Вот оно:
Taken with HTC One dual sim, Android 4.4.3
Тут примерно понятно, какое качество картинки следует ждать от этого тепловизора.
Второе, что я решил сделать с его помощью – сбалансировать контуры теплого пола, изменяя температуру на обратке. Не уверен, что это верный метод, но сейчас покажу что получилось. Сразу скажу, процесс не быстрый и результат, достигнутый не идеален.
Итак, моя задача была сделать так, чтобы при различной длине петель теплого пола температура теплоносителя на обратном коллекторе во всех петлях была одинаковой. При этом расходометры у меня на гребенках отсутствуют. Из способов регулировки доступны только термоголовки на подаче и вентили под шестигранник на обратке. Но с тепловизором и этого достаточно. Решено работать вентилями, так как термоголовки перекрывают сразу и резко. Т.е., своеобразный контроль расхода теплоносителя в петле по температуре обратки.
Процедура такова:
1. Запускаем котел и циркуляционный насос на максимум (для ускорения процесса)
2. Один раз в несколько часов измеряем тепловизором температуру каждого контура
3. Подкручиваем тот контур, в котором температура выше
И так много раз. Через 2 недели температура всех контуров теплого пола будет одинаковой.
В следующий раз напишу, для чего еще может пригодиться тепловизор seekthermal
